Справочная информация о сварке
1-3. Виды сварочных символов
| Тип сварочного соединения |
Основной сварочный символ |
Примечания |
|---|---|---|
| Отбортовка двух кромок |  |
――― |
| Отбортовка одной кромки |  |
――― |
| Кромка без скоса |  |
Включая швы, полученные при стыковой сварке сопротивлением, швы с оплавлением и швы, полученные при сварке трением. |
| V-образная разделка кромки, двойная V-образная разделка кромки (X-образная) |
 |
Для обозначения Х-образной разделки кромки, продолжите данный символ симметрично через исходную линию (линия отсчета). Включая швы, полученные при стыковой сварке сопротивлением, швы с оплавлением и швы, полученные при сварке трением. |
| V-образная разделка с прямом скосом одной кромки, двойная V-образная разделка с прямым скосом одной кромки (К-образная) |
 |
Для обозначения К-образной разделки продолжите данный символ симметрично через исходную линию. Проведите вертикальную линию символа с левой стороны. Включая швы, полученные при стыковой сварке сопротивлением, швы с оплавлением и швы, полученные при сварке трением. |
| J-образная разделка с криволинейным скосом одной кромки, двойная J-образная разделка с криволинейным скосом одной кромки. |
 |
Для обозначения двойной J-образной разделки с криволинейным скосом одной кромки продолжите данный символ симметрично через исходную линию. Проведите вертикальную линию символа с левой стороны. |
| U-образная разделка с криволинейным скосом двух кромок, двойная U-образная разделка с криволинейным скосом двух кромок (Н-образная). |
 |
Для обозначения Н-образной разделки продолжите данный символ симметрично через исходную линию. |
| Конусная V-образная разделка, двойная конусная V-образная разделка |
 |
Для обозначения двойной конусной V-образной разделки продолжите данный символ симметрично через исходную линию. |
| Конусная V-образная разделка с криволинейным скосом одной кромки, двойная конусная V-образная разделка с криволинейным скосом одной кромки. |
 |
Для обозначения двойной конусной V-образной разделки с криволинейным скосом одной кромки продолжите данный символ симметрично через исходную линию. |
| Угловое соединение |  |
Проведите вертикальную линию символа с левой стороны. Для параллельных соединений, изобразите символ симметрично через исходную линию. Для шахматных швов можно использовать символ, проведенный ниже.
 |
| Заклепочное соединение, проплавной шов |  |
――― |
| Валик шва, наплавка |  |
Для обозначения наплавки продублируйте изображение символа рядом. |
| Точечная сварка, рельефная сварка, роликовый шов |
 |
Этот символ обозначает сварочные соединения, полученные методом электросопротивления, дуговой сварки, а также электроннолучевой сваркой в соединениях внахлестку, за исключением угловых швов. Для обозначения роликового шва продублируйте изображение символа рядом. По возможности, используйте следующие символы:  для точечной сварки; для роликового шва. |
| Наименование | Вспомогательный символ |
Примечания | |
|---|---|---|---|
| Форма поверхности сварного шва |
Плоская Выпуклая Вогнутая |
 |
Изобразите этот символ кверху от исходной линии. Изобразите этот символ книзу от исходной линии. |
| Метод обработки шва | Вырубка Шлифовка Машинная обработка Не указано |
 |
Для обработки шлифовкой Для машинной обработки Метод обработки поверхности не указан |
| Монтажная сварка Многосторонняя периферийная сварка All−around peripheral field welding |
 |
Этот символ может быть опущен в том случае, если многосторонняя периферийная сварка очевидна. |
|
(1) Для швов на другой стороне или на стороне, противоположной указанной стрелкой
(2) Для швов на стороне, указанной стрелкой или на ближней стороне.
1-3-2. Примеры сварочных символов
| Профиль шва | Действительное сварочное соединение Сварочный символ |
|---|---|
| Монтажная сварка Сторона, указанная стрелкой или ближняя сторона |
 |
| Сторона, противоположная указанной стрелкой |
 |
| Сторона, указанная стрелкой или ближняя сторона |
 |
| Другая сторона или противоположная указанной стрелкой |
 |

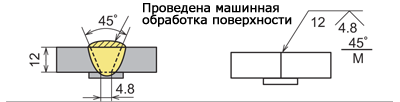

| Обе стороны |  |
| Для корневого зазора в 2 mm |  |
| Для корневого зазора в 2 mm |  |
| Сварочные соединения с глубиной разделки 16 mm, углом кромки 60°, корневым зазором 2 mm и толщиной пластины 19 mm |
 |
| Сварочные соединения со стальной подкладкой: толщина пластины 12 mm, угол кромки 45°, корневой зазор 4,8 mm, с машинной обработкой поверхности. |
 |
| Сварочное соединение с частичным проплавлением: толщина пластины 12 mm, глубина разделки 5 mm, угол кромки 60°, корневой зазор 0 mm |
 |
| "Глубина разделки: 16 mm на стороне, указанной стрелкой, 9 mm на противоположной стороне; Угол кромки: 60°на стороне, указанной стрелкой, 90° на противоположной стороне; Корневой зазор: 3 mm" |
 |
| "На обеих сторонах: глубина разделки 25 mm, угол кромки 25°, радиус разделки 6 mm, корневой зазор 0 mm" |
 |
| "Тавровое соединение со стальной подкладкой: угол кромки 45°, корневой зазор 6,4 mm" |
 |
| "Глубина разделки: 16 mm на стороне, указанной стрелкой, 9 mm на противоположной стороне; Угол кромки: 45°на стороне, указанной стрелкой, 45° на противоположной стороне; Корневой зазор: 2 mm" |
 |
| Угловые сварные швы с разной длиной катетов на двух сторонах |
 |
| Угловые сварные швы с длиной катетов 6 mm на двух сторонах |
 |
| Параллельные сварные швы: длина шва 50 mm, 3 шва, шаг 150 mm |
 |
